D.T.MUX Ground Station
Un récepteur de télémétrie et enregistreur/reproducteur évolutif qui capture chaque voie tout en diffusant et rejouant les données analogiques et numériques en temps réel.
Un enregistreur/reproducteur qui enregistre simultanément toutes les voies tout en assurant la supervision et la relecture temps réel des données analogiques et numériques, via logiciel de décommutation ou sorties physiques. Bâti sur les modules D.T.MUX NanoX (jusqu'à 16 via un fond de panier arrière), il est entièrement évolutif et compatible avec le D.T.MUX Viewer d'ETEP ou tout post-traitement IRIG 106 Chapter 10.

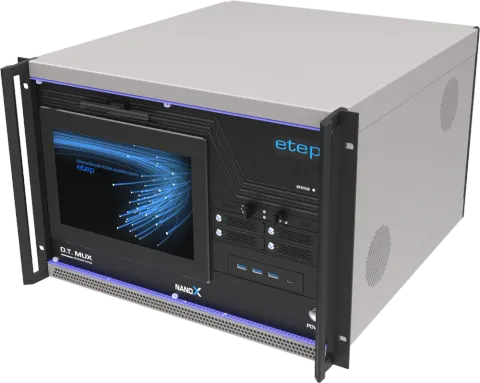

La D.T.MUX Ground Station est un système de banc et de salle de contrôle qui réunit la réception télémétrie, l'enregistrement haute vitesse multivoies, la supervision temps réel et la relecture dans une seule unité rack. Elle enregistre simultanément toutes les voies tout en alimentant des visualisations temps réel et des sorties physiques, permettant aux ingénieurs d'essais d'observer les données à leur arrivée et de les reproduire immédiatement pour analyse.
Ses modules d'acquisition et de restitution sont les mêmes modules D.T.MUX NanoX que ceux des unités embarquées, avec jusqu'à 16 modules installés via un fond de panier arrière. Cette modularité partagée permet à une station sol de reproduire exactement la configuration de voies embarquée, et un panneau de distribution optionnel offre des connexions BNC ou de laboratoire pratiques pour l'intégration en labo.
- Récepteur de télémétrie & système d'acquisition
- Enregistrement haute vitesse simultané de toutes les voies
- Stockage RAID jusqu'à 32 To
- Visualisation, restitution, relecture & post-traitement temps réel
- Bâti sur modules D.T.MUX NanoX (jusqu'à 16)
- Windows 11 Pro · logiciel D.T.MUX Viewer
- Synchro GPS / IRIG-B / PTP v2 · IRIG 106 Ch.10 / D.T.MUX
- Panneaux de brassage : BNC / RCA / SMA, intégré ou 19″ externe
- Récepteur de télémétrie et acquisition dans une unité intégrée
- Enregistrement haute vitesse simultané de toutes les voies sur stockage RAID (jusqu'à 32 To)
- Visualisation des données en temps réel pendant l'acquisition
- Restitution des données en temps réel via logiciel de décommutation ou sorties physiques
- Relecture et post-traitement sur la plateforme Windows 11 Pro intégrée
- Synchronisation temporelle GPS, IRIG-B ou PTP v2
- Entièrement flexible et évolutive grâce aux modules montés sur fond de panier
- Panneaux de brassage — arrière intégré ou 19 pouces externe — avec connexions BNC / RCA / SMA
- Fonctionne avec le D.T.MUX Viewer d'ETEP ou tout logiciel de post-traitement IRIG 106 Chapter 10
Bâtie sur les modules D.T.MUX NanoX
Les voies d'acquisition et de restitution de la Ground Station sont bâties sur les mêmes modules D.T.MUX NanoX que ceux des enregistreurs embarqués, avec jusqu'à 16 modules installés via un fond de panier arrière. La station sol et les unités embarquées partageant la même famille de modules, elle peut reproduire la configuration embarquée pour un enregistrement, une supervision et une relecture cohérents. Les enregistrements sont réalisés au format IRIG 106 Chapter 10 ou D.T.MUX, prêts pour le D.T.MUX Viewer d'ETEP ou tout outil de post-traitement Chapter 10.
Installation banc & salle de contrôle
Une unité rack 19 pouces 7U de ≈18 kg, alimentée en 100-240 V AC (50/60 Hz, ≈350 W) avec refroidissement actif par ventilateurs : la Ground Station fonctionne de -15 °C à +55 °C (stockage -20 °C à +85 °C) jusqu'à 15 000 ft, supporte 0,22 g RMS de vibrations (1-50 Hz) et des chocs de 20 g / 11 ms, et affiche un MTBF calculé supérieur à 50 000 heures. Les entrées/sorties utilisent des connecteurs MIL-DTL-83513 ou les panneaux de brassage BNC / RCA / SMA.
